管道自动焊机小车设计

时间：2017-09-05    点击量：

管道自动焊机小车行走设计
行走机构车体设计要点
   小车有前、后两套滚轮在导轨上同时滚动，假设后面一套滚轮是与导轨紧密接触的，那么前面一套滚轮就有可能离开导轨滚动面(因为三点确定一个平面)，基于这点分析，安装前轮部分的车体设计为活动车体，如图 2所示。当前轮确实没有与导轨滚动面接触时，可以调整前轮部分的活动车体，从而使前、后轮都接触良好，既保证齿轮间隙，又满足设计要求。

行走机构滚动组件的设计要点

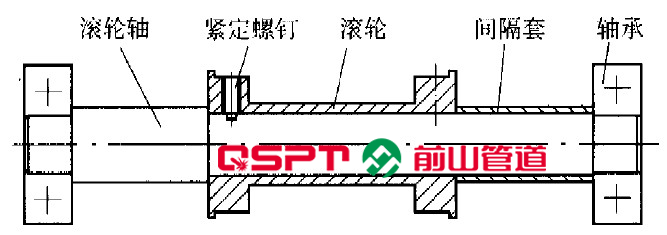

     为便于装配，小车行走机构的滚动组件采取图3所示的结构形式。这样在组装时，可首先将滚轮、滚轮轴、间隔套及一侧轴承装配成一个组件，将另一侧轴承饢在车体上，然后，对准轴承孔将其组件压入(注意：滚轮的最大直径不能超过轴承的外径)。采用这种装配方式，容易保证前、后轮的位置精度；避免对车体的轴承仓造成损坏(车体的材料选定为铝合金)；降低了劳动强度；简化了装配工艺。
