管道自动焊机小车基本原理

时间：2017-09-05    点击量：

    行走机构采用齿轮传动方式。由伺服电机驱动主齿轮旋转，再通过介轮与导轨上的齿啮合，导轨是固定于待焊管道的外径上，从而使行走小车沿管道外径滚动行走。为了确保行走小车在导轨上行走时，始终与导轨端面平行，将其滚轮接触面轴向尺寸设计为与导轨上接触面宽度尺寸相同，并为间隙配合方式。这样一旦导轨与待焊管道的坡口位置确定，行走小车也相对坡口位置固定。

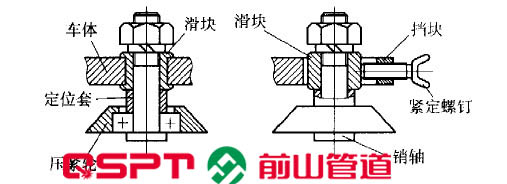

      夹紧机构用以使行走小车与导轨动态连接布一起。如图所示，夹紧机构上的压紧轴将压紧轮和滑块与车体连接，再通过螺母和定位套将高度尺寸固定，使之成为一个组件，用紧定螺钉通过挡板块顶住滑块，从而使滑块带动压紧轮做轴向运动，进而使它与导轨端面的内锥面始终处于压紧状态。
