管道自动焊接工作站的构成

 管道工作站分为管件组对机和焊接机两个部分。
1、 管件组对机

管件组对机一般由一台多功能组对机、一台法兰组对机和一台管件支撑滚轮架组成。其可以满足直管与法兰﹙平面法兰、高颈法兰﹚、直管与弯头（45°弯头和 90°弯头）、直管与直管的组对要求。当弯头和直管组对时，先将弯头和直管分别吊装到组对机组对平台上和管件支撑滚轮架上，使用手动式压紧机构定位锁紧弯头，手动移动关键支撑滚轮架到弯头管口附近，确定好合适的组队间隙后，使用电动调节机构开始进行组队工作；当直管与法兰组对时，先将直管和法兰分别吊装到在法兰组对机卡盘上和管件支撑滚轮架上，手动移动管件支撑滚轮架到法兰管口附近，确定好合适的组队间隙后，使用手动调节机构开始进行组队工作。

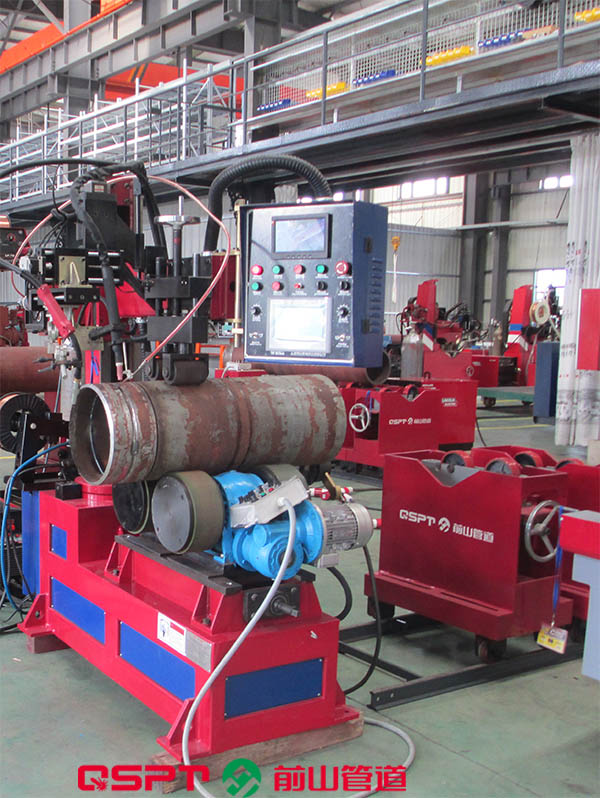

2 焊接机
焊接机是管道工作站的核心部分，主要由压力式回转滚轮架、伸缩横臂、压紧升降机构、焊接电源系统、焊接机头、电气控制系统组成。弯管焊接机可以实现直管与直管、直管与弯头、直管与法兰等不同组合形式管件的自动化打底、填充、盖面的焊接功能，能够满足不同材质管件的焊接要求，其特殊的设计还可以有效控制管件旋转的偏心度，保证了焊接过程的稳定性。工件回转滚轮架具备急停、正转反转、无极调速等功能。焊接系统在同一电源下可实现 TIG、MIG、SAW 等多种焊接模式。
